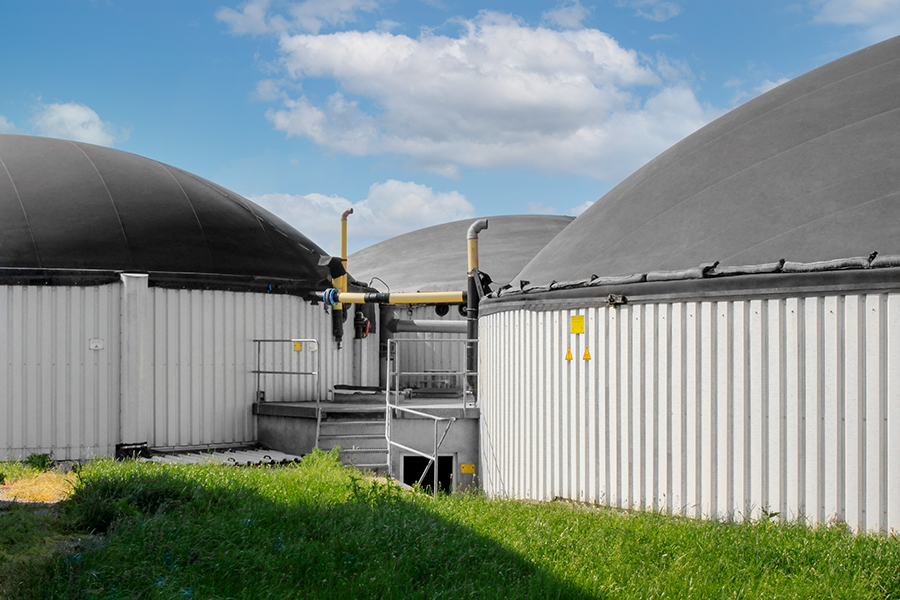

Der einschichtige EPDM-Gasspeicher speichert Biogas und deckt runde Fermenter, Filtrat- und Güllebehälter ab. Eine äußere Schutzhaube oder ein Stützluftgebläse ist nicht erforderlich: Die elastische Membranspannung erzeugt den Gasdruck. Die Membran hebt sich beim Befüllen und senkt sich bei der Gasentnahme. So puffert sie Schwankungen zwischen Gaserzeugung und Verbrauch. EPDM ist beständig gegen Schwefelwasserstoff im Biogas. Für neue Behälter und den Austausch vorhandener Abdeckungen.

Runde Membran und eindeutige Größenangaben

Das gasführende Bauteil ist eine flache, runde Membran aus schwarzem EPDM-Kautschuk mit 2,0 mm Nenndicke. Die Modellgröße bezeichnet den Behälterdurchmesser von 10 bis 40 m in 2-m-Schritten. Der Membrandurchmesser steht in einer eigenen Spalte. Für die Katalogberechnung liegt er 1,5 m über dem Behälterdurchmesser; die radiale Zugabe beträgt damit 0,75 m. Zuschnitt, Randlaschen und Befestigung werden anhand der Behälterzeichnung abschließend festgelegt.

Elastizität bei wechselnder Gasmenge

EPDM ist ein Elastomer, das seine Form beim Füllen und Entleeren des Gasraums verändert. Das Materialdatenblatt nennt mindestens 8 MPa Reißfestigkeit und mindestens 400% Reißdehnung; die gemessenen Werte betragen 10,5 MPa und 500%. Diese Prüfwerte sind keine zulässige Betriebsdehnung. Arbeitsform und Bewegungsbereich der Membran werden auf Behälter, Speicheraufgabe und Befestigung abgestimmt. Aus dem Behälterdurchmesser allein lässt sich kein nutzbares Gasspeichervolumen ableiten.

Werkstoff und Gasrückhaltung

Für 2,0 mm Materialdicke ist eine Methandurchlässigkeit von 480 cm³/(m²·Tag·bar) bei 23 °C nach ISO 15105-1 angegeben. Sie beschreibt die Materialdurchlässigkeit, nicht die Leckagerate eines fertig montierten Gasspeichers. Die Dichte beträgt 1,22 kg/l, die gemessene Härte 66 Shore A. Der Weiterreißwiderstand liegt bei mindestens 10 N/mm; gemessen wurden 12 N/mm. Das Datenblatt dokumentiert das Kaltbiegeverhalten bei ≤ −45 °C sowie Rissfreiheit unter den angegebenen Ozonprüfbedingungen.

UV, Frost und wiederholte Biegung

EPDM ist beständig gegen UV-Strahlung, Ozon und Witterung. Seine Elastizität ermöglicht wiederholte Formänderungen beim Befüllen und bei der Gasentnahme. Die Kälteflexibilität ist durch das Biegeverhalten von ≤ −45 °C nach EN 495-5 belegt; dies ist keine Betriebstemperaturgrenze des gesamten Gasspeichers. Eine Biegezyklenzahl ist nicht angegeben. Nach zwölf Wochen bei 80 °C änderten sich Härte um +3 Shore A, Reißfestigkeit um −2% und Reißdehnung um −15%. Diese Laborwerte begründen keine garantierte Lebensdauer.

Befestigung und Abdichtung am Behälterrand

Ein umlaufender Anschluss befestigt die Membran und dichtet sie gegenüber dem Behälter ab. Das System kann aus Befestigungsprofil, Druckschlauch zur Klemmung, Edelstahlverbindern, Dichtungen und Montagezubehör bestehen. Die Zusammenstellung richtet sich nach Behälterrand und Membrankante. Profil, Schlauch und Verbindungsteile werden gemeinsam auf die Membran und die auftretenden Lasten abgestimmt. Diese Befestigungskomponenten gehören zur optionalen Ausstattung und sind im Membranpreis nicht enthalten.

Druckschutz, Messung und Auslegung

Über-/Unterdrucksicherung und geeignete Überwachung werden für das gesamte Gassystem ausgelegt. Sicherheitsventil, Anschlusskomponenten und Füllstandsmessung sind gegen Aufpreis erhältlich. Die Membranhöhe ermöglicht eine sichtbare Einschätzung des Füllstands; ein optionaler Sensor kann die laufende Überwachung unterstützen. Betriebsdruck, Ventileinstellungen, Unterstützung sowie Wind- und Schneelasten werden für den Aufstellort geprüft. Werkstoffkennwerte ersetzen nicht die Auslegung des montierten Systems. In der Regel für Windzone 4 geeignet; die Eignung muss für jedes Projekt bestätigt werden.

Lieferumfang und Preisliste

Die Grundposition umfasst eine runde EPDM-Membran mit 2,0 mm Dicke in der gewählten Größe. Die Preisliste zeigt Behälterdurchmesser, Membrandurchmesser, ebene Membranfläche und Preis. Befestigungssysteme, Drucksicherung, Sensoren, Transportverpackung, Lieferung und Montage werden auf Anfrage separat angeboten. Eine Ausführung mit 1,5 mm Dicke kann gesondert angefragt werden; sie ist nicht Bestandteil dieser Preisreihe. Zur Auswahl werden Behälterzeichnung, Randmaße, bestehende Befestigung und Betriebsbedingungen benötigt.
