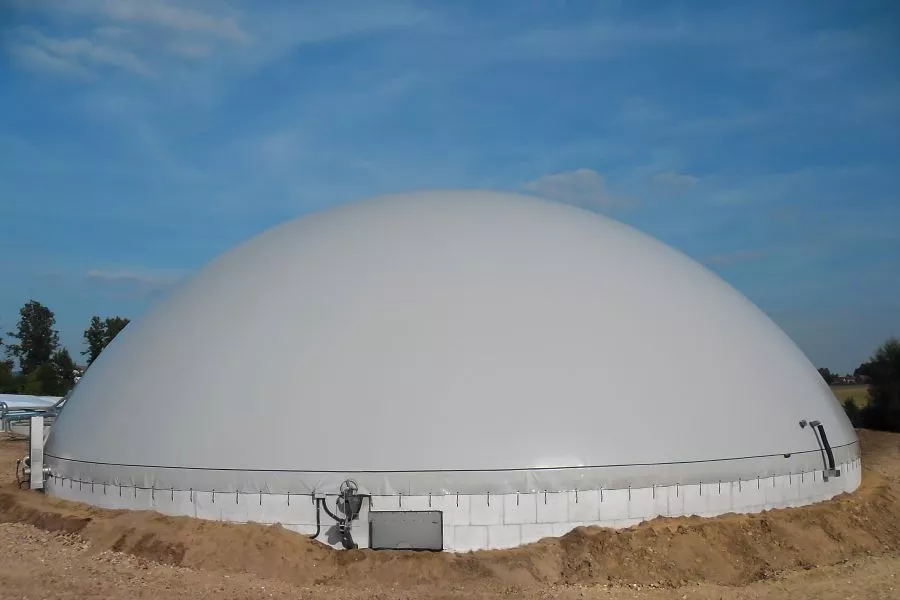

Le gazomètre à double membrane sur cuve, H = D/4, associe couverture et stockage souple de biogaz. Il se fixe au bord supérieur d'un digesteur, post-digesteur ou réservoir adapté, pour compenser les écarts entre production et consommation. Le gaz stocké alimente la cogénération ou le traitement selon les besoins.

Géométrie et gamme

H = D/4 définit la hauteur nominale H par rapport au diamètre D de la cuve : 5 m pour D = 20 m ; 7,5 m pour D = 30 m. La gamme couvre des diamètres de 10–40 m et des hauteurs de 2,5–10 m.

Le tableau indique des volumes utiles de 89–5.320 m³, volumes de stockage de service et non volumes géométriques du toit. La capacité finale dépend des membranes et des équipements internes ; elle varie avec la position de la membrane intérieure.

Fonctionnement

La membrane intérieure souple contient le biogaz au-dessus du substrat. Elle monte à l'arrivée du gaz et descend au soutirage. Une soufflante alimente l'espace entre les membranes en air de soutien ; le dispositif de sortie règle son évacuation. Le toit extérieur conserve ainsi sa forme lorsque le volume stocké varie. Le circuit d'air est dimensionné selon le soutirage et la pression de service.

Membranes, fixation et support

La membrane extérieure est en polyester enduit de PVC avec protection UV. La membrane intérieure noire, résistante au biogaz, est en polyéthylène basse densité PE-LD. Résistance, couleur et matière sont choisies selon le site.

Des profilés en inox fixent les membranes au bord de la cuve : profilé en U avec tuyau de serrage, ou doubles plats boulonnés. Les cuves neuves ou existantes, en béton ou en acier, doivent être structurellement adaptées. Une structure de sangles et filet soutient les membranes à vide et évite leur contact avec le substrat. Le support central est adapté à la cuve.

Niveau et protection de pression

L'indicateur de remplissage 4–20 mA se raccorde à l'automatisme. Le procédé de mesure et la stabilisation sont choisis pour l'installation. La stabilisation réduit les mouvements irréguliers et améliore la fiabilité de la mesure.

La protection contre surpression et dépression est incluse. Dimensions, nombre et réglages des soupapes dépendent de la production, du soutirage et de la pression admissible. Plage standard : −1 à +3 mbar ; toute autre exigence nécessite une conception spécifique.

Équipement complet

Inclus : membranes, fixation périphérique, structure de support, alimentation et évacuation d'air, mesure du niveau et protection de pression. Sont également compris le support central, les sangles extérieures de renfort, l'ouverture de maintenance, le chauffage de soupape et une console près de l'agitateur avec protection anti-éclaboussures. Caractéristiques et dimensions sont adaptées au projet. Isolation thermique et matériaux de membrane spéciaux en option.

Pour la sélection : dimensions de cuve, volume tampon, production et soutirage de gaz, pression, charges de vent et de neige. La liste détaillée des équipements et le tableau des modèles permettent de choisir la configuration.
