Nouveau Séparateur à vis ZSP-800 5,5 kW

Nouveau Séparateur à vis ZSP-800 5,5 kW

Le séparateur à vis ZSP-800 traite le lisier, le digestat et les suspensions organiques à un débit nominal de 25–45 m³/h. Il associe un entraînement de 5,5 kW à une surface de tamisage accrue pour des volumes plus importants.

Le ZSP-800 comporte une section principale de tamis de 550 mm et une section supplémentaire de 250 mm. Par rapport au ZSP-550, le débit nominal maximal passe de 35 à 45 m³/h à puissance égale. La longueur totale est de 2 335 mm.

Résultat de séparation

La fraction solide séparée contient 25–30% de matière sèche. Le débit nominal est de 25–45 m³/h. Le débit et la déshydratation dépendent de la composition et de la teneur en solides du produit entrant, de la largeur des fentes et du réglage des contrepoids. Ces paramètres déterminent l'équilibre entre débit et intensité du pressage.

Principe de fonctionnement

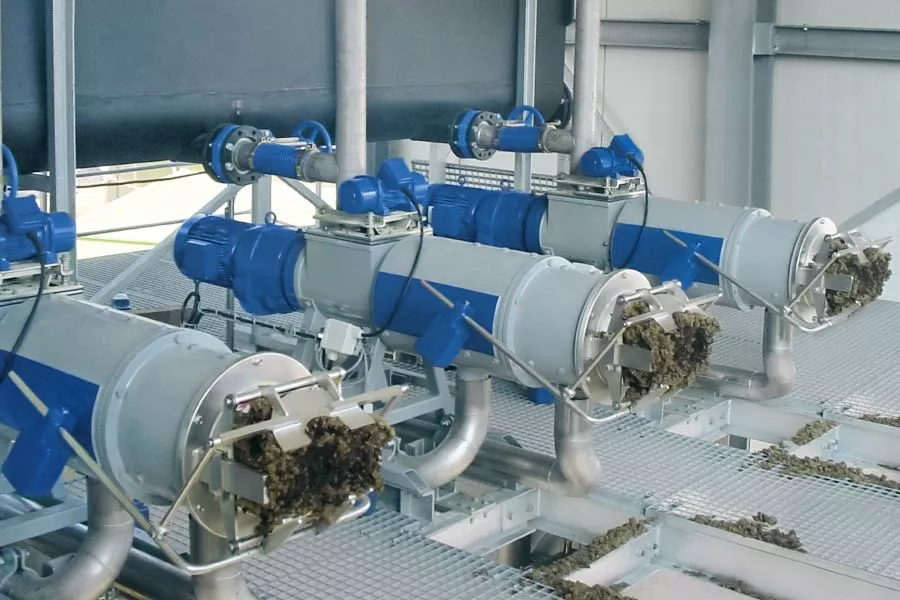

La suspension préalablement mélangée entre dans la chambre de travail. La vis rotative la fait avancer le long d'un tamis cylindrique dont les fentes laissent passer le liquide. Les solides retenus progressent vers la sortie, où ils sont compactés et déshydratés avant d'être évacués séparément.

La résistance à la sortie se règle à l'aide de bras à contrepoids. Ce réglage mécanique permet d'ajuster la déshydratation sur place. Une alimentation régulière en matière préalablement homogénéisée favorise un fonctionnement stable.

Composants de travail

Le corps est en acier au carbone. Les composants internes et le tamis sont en acier inoxydable AISI 304. Le diamètre du tamis est de 261 mm et la longueur de ses sections de 550 + 250 mm. La largeur des fentes du tamis installé est de 1,0 mm.

La vis en acier inoxydable possède une surface de travail résistante à l'usure. Des revêtements au carbure ou au tungstène sont disponibles en option. Les tamis interchangeables permettent de remplacer les éléments usés ou de choisir une autre largeur de fente. Des tamis standard ou renforcés sont utilisés selon l'application.

Applications

Dans les unités de méthanisation, le séparateur traite le digestat après digestion anaérobie. La fraction solide est destinée au stockage, au compostage ou à la préparation d'engrais organiques. La fraction liquide est recueillie séparément pour une utilisation ou un traitement ultérieur.

Dans les élevages, l'équipement sépare le lisier préalablement mélangé. Les solides peuvent être manutentionnés au chargeur, tandis que le liquide est pompé. L'emploi de la fraction solide comme litière nécessite un traitement sanitaire adapté. Le séparateur convient également à certaines suspensions organiques de l'industrie agroalimentaire.

Installation et entretien

Le châssis porteur est proposé séparément. Il place la machine au-dessus de la zone de déchargement des solides. Un escalier facilite l'accès pour l'entretien et une toiture protège la plateforme des précipitations. Une version galvanisée à chaud est disponible pour l'extérieur.

L'armoire de commande est proposée séparément. Son enveloppe IP65 abrite la commande de l'entraînement et les protections contre les surcharges, les défauts de phase et la surchauffe du moteur. Elle doit être placée à 10 m au maximum de la machine. Le tamis et la vis doivent rester accessibles pour le nettoyage, le contrôle et le remplacement, avec une évacuation libre des deux fractions.

Caractéristiques techniques
Points forts
Composition de la fourniture

Version

Standard

Puissance du moteur

5,5 kW

Débit nominal

25–45 m³/h

Matière sèche dans la fraction solide

25–30%

Diamètre du tamis

261 mm

Longueur des sections de tamis

550 + 250 mm

Largeur des fentes du tamis

1,0 mm

Corps

Acier au carbone

Composants internes et tamis

Acier inoxydable AISI 304

Dimensions du séparateur, L × l × H

2335 × 910 × 1745 mm

Alimentation électrique

400 V / 50 Hz

Caractéristiques techniques

Version

Standard

Puissance du moteur

5,5 kW

Débit nominal

25–45 m³/h

Matière sèche dans la fraction solide

25–30%

Diamètre du tamis

261 mm

Longueur des sections de tamis

550 + 250 mm

Largeur des fentes du tamis

1,0 mm

Corps

Acier au carbone

Composants internes et tamis

Acier inoxydable AISI 304

Dimensions du séparateur, L × l × H

2335 × 910 × 1745 mm

Alimentation électrique

400 V / 50 Hz

Points forts

Sections de tamis de 550 + 250 mm avec un moteur de 5,5 kW.

Matière sèche dans la fraction solide séparée : 25–30%.

Réglage du pressage par bras à contrepoids.

Tamis interchangeable en acier inoxydable AISI 304, fentes de 1,0 mm.

Composition de la fourniture

Options supplémentaires

  • Châssis porteur avec escalier, toiture, apprêt et peinture de protection.
  • Armoire IP65 avec protections contre les surcharges, défauts de phase et surchauffes.
  • Galvanisation à chaud du châssis.
  • Tamis de rechange et revêtements anti-usure de la vis.

Prix du séparateur avec motoréducteur, vis de travail et tamis. Le châssis porteur et l'armoire de commande sont proposés séparément. Livraison, montage, mise en service, pompe d'alimentation, tuyauteries externes et ligne électrique principale jusqu'à l'armoire ne sont pas inclus.

Séparateur ZSP-800 avec motoréducteur de 5,5 kW et vis de travail.

Éléments filtrants AISI 304 : 550 + 250 mm, fentes de 1,0 mm.

Mécanisme de sortie avec bras de réglage et contrepoids.
