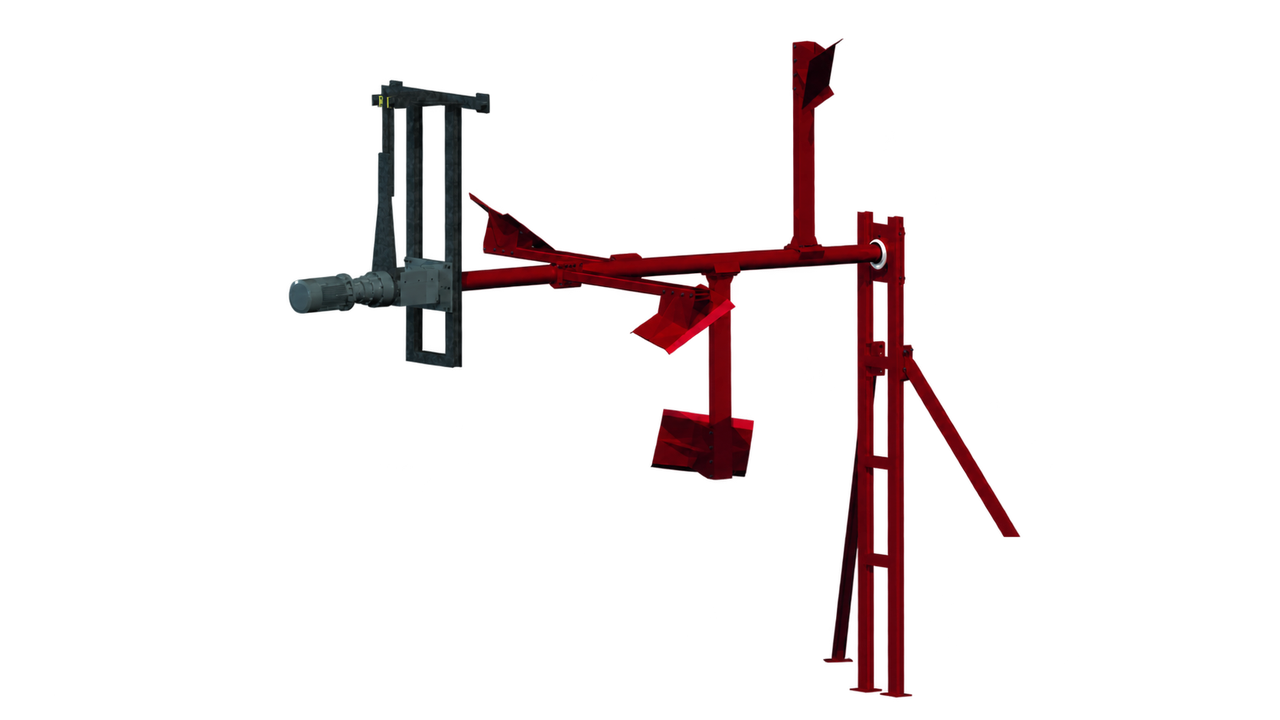

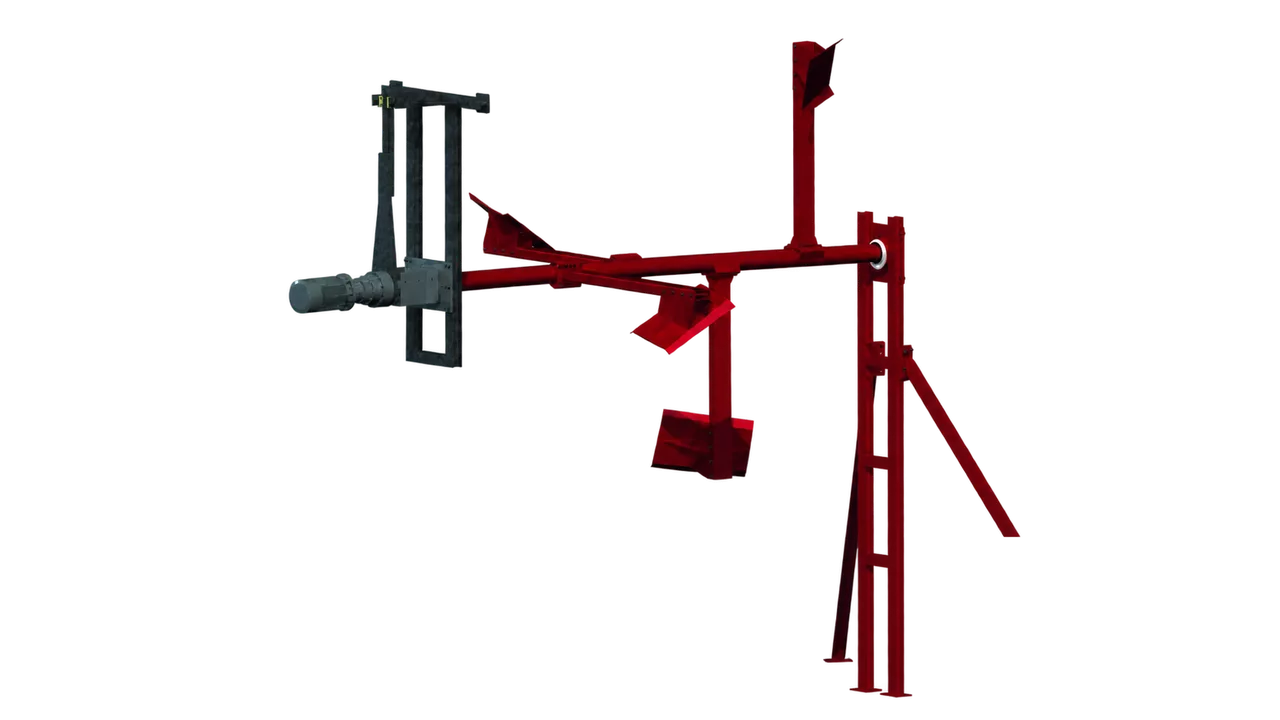

Agitador horizontal HY-15 | 15 kW

HY-15 é um agitador horizontal de 15 kW para digestores de biogás com um nível constante ou ligeiramente variável de substrato. Grandes pás em um eixo lento circulam biomassa, mobilizam sedimentos e ajudam a liberar gás preso. O diâmetro de mistura padrão é de 3,7 m, com tamanhos específicos do projeto disponíveis. Um acionamento externo, suporte interno e conexão de parede selada formam uma mistura compacta. Altura do eixo e nível mínimo de líquido são definidos para cada instalação.

Mistura de baixa velocidade combina a circulação do substrato com tratamento suave de bactérias. Com um programa operacional adequado, pode favorecer a formação e preservação de colônias bacterianas e sua cooperação nos processos biológicos da produção de biogás. Misturas intensas e de alta cisalhamento podem interromper essas colônias e prejudicar a interação bacteriana. O efeito depende da geometria da pá, velocidade da ponta, propriedades do substrato e duração da mistura, não rpm sozinho. O objetivo é a circulação suficiente sem estresse mecânico desnecessário, velocidade mais baixa por si só não garante um maior rendimento de gás.

Esta configuração cara tem um diâmetro de mistura de 3,7 m e uma altura de instalação do eixo de 3,15 m. O acionamento planetário externo de três estágios funciona com rolamentos internos e externos. Nível mínimo de líquido e cargas de suporte seguem o desenho aprovado. Uma altura diferente do eixo ou montagem pode mudar o preço.

A seleção considera a geometria do tanque, volume de trabalho, níveis de líquido mínimo e máximo, viscosidade, teor de matéria seca e comprimento de fibra. Os números de matéria seca são diretrizes de aplicação, não limites universais para cada matéria-prima. Areia, areia e outros contaminantes abrasivos afetam o desgaste e a escolha de selos e componentes protetores. O número e a posição dos agitadores são determinados para o tanque, incluindo colunas internas, tubos de aquecimento, entradas de alimentação e pontos de retirada.

O preço completo inclui o misturador, estrutura de montagem, suportes internos e externos, rolamentos, sistema de vedação e fixadores de montagem. O equipamento é configurado com um acionamento, transmissão, eixo de mistura, elementos de trabalho, rolamentos e uma conexão de tanque selada. Aços, revestimentos e peças de aço inoxidável são especificados para o meio. Uma versão em aço inoxidável, proteção adicional de desgaste e equipamentos de monitoramento são selecionados como opções separadas quando necessário. As dimensões e cargas das estruturas de apoio são coordenadas com o designer de tanques antes da fabricação.

A instalação elétrica é coordenada com o sistema de abastecimento e controle. Tensão, frequência, proteção do motor e qualquer área perigosa são confirmadas para a configuração selecionada. Um conversor de frequência e suas rampas de partida e parada devem atender aos requisitos do drive. A designação do catálogo não implica que um gabinete de controle, conversor ou cabeamento local esteja incluído. Esses itens estão listados separadamente quando requeridos na programação de suprimentos.

Construção modular fornece acesso a acionamento, rolamento e componentes de vedação. Intervalos de inspeção, lubrificação e procedimentos de substituição seguem as instruções de operação da máquina fornecida. O tempo de corrida e o nível de líquido permitidos são estabelecidos durante o comissionamento. Serviço sem esvaziar o tanque é possível apenas para os componentes e procedimentos previstos pelo projeto aprovado; a máquina completa não é descrita como livre de manutenção.

A programação de suprimentos indica a classificação do motor selecionado, arranjo do eixo, geometria da pá, material e detalhes de conexão. Altura de montagem, acesso ao equipamento de elevação e o espaço necessário para montagem são verificados com o desenho do projeto. O cliente pode pedir uma configuração para um tanque de concreto ou aço, incluindo a interface adequada de parede ou telhado. Trabalhos de instalação, obras civis e integração elétrica são acordados separadamente.
