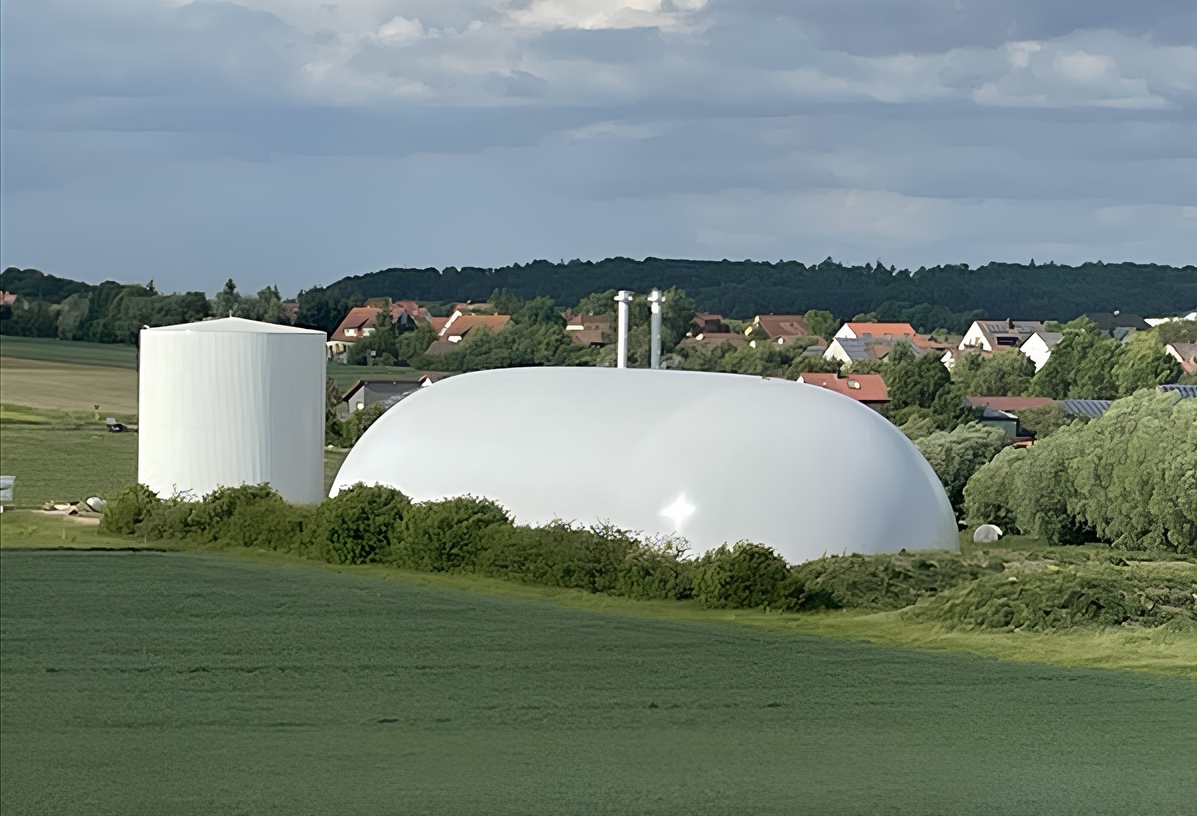

Двомембранні газгольдери великого об’єму — 13 000–100 000 м³
139.300–858.600 €
Двомембранний газгольдер на окремому бетонному фундаменті компенсує різницю між виробленням і споживанням біогазу. Накопичений газ подається до когенерації або газопідготовки за режимом станції. Номінальна місткість: 13.000–100.000 м³.
Об’єм зберігання та витрату газу підбирають окремо. Більший запас подовжує час буферного зберігання за тієї самої витрати, але сам по собі не збільшує виробництво газу. Кількість повітродувок, підключень і захисних пристроїв узгоджують із потоками газу та допустимим тиском установки.
Геометрія та великі об’єми
Видовжений купол складається з двох торців у формі чвертей сфери та центрального напівциліндра. У базовому поперечному перерізі ширина становить 30 м, висота — 15 м: H = D/2, де D — ширина перерізу. Для збільшення місткості торцеві частини й поперечний переріз зберігаються, а центральна частина подовжується. Відповідно зростають площі мембран і днища, довжина прямих ділянок кріплення та потрібна площа майданчика.
Ряд охоплює 19 типорозмірів від 13.000 до 100.000 м³. Корисний запас залежить від положення внутрішньої мембрани; місткість і габарити погоджують для обраного виконання.
Принцип роботи двомембранної системи
Гнучка внутрішня газова мембрана утримує біогаз над герметичним мембранним днищем. Вона піднімається під час надходження газу й опускається під час його відбору. Зовнішня захисна мембрана зберігає форму завдяки тиску повітря між мембранами.
Повітродувне обладнання подає повітря в міжмембранний простір, а випускний вузол регулює його відведення. Форма купола зберігається при зміні запасу газу. Повітряну систему підбирають за відбором газу та робочим тиском.
Мембрани, днище та кріплення
Зовнішня мембрана виготовлена з поліестерової тканини з ПВХ-покриттям і захистом від ультрафіолету. Чорна, стійка до біогазу внутрішня мембрана виготовлена з поліетилену низької густини (PE-LD). Виконання матеріалу, міцність і колір визначають відповідно до проєкту та умов майданчика.
Герметичне днище з PE-LD і захисний геотекстиль відокремлюють газовий простір від основи. Мембрани закріплюють по периметру окремого фундаменту подвійним плоским профілем із нержавіючої сталі з болтовим кріпленням. До комплекту входять відповідні кріпильні й ущільнювальні матеріали. Під час подовження кількість матеріалів прямих ділянок зростає пропорційно їхній довжині; торцеві ділянки залишаються незмінними.
Зовнішня ремінна система додатково стабілізує оболонку за вітрових впливів. У верхній зоні передбачено еластичний елемент із ПВХ для компенсації піків натягу. Вітрові й снігові навантаження, вимоги до основи та кріплень перевіряють для майданчика. Допустимі температури визначають за паспортом обраних мембран.
Контроль наповнення та захист за тиском
Індикатор наповнення із сигналом 4–20 мА дає змогу передавати рівень заповнення газгольдера до системи керування станцією. Спосіб вимірювання та систему стабілізації мембрани підбирають для конкретної установки. Стабілізація зменшує нерівномірні переміщення мембрани та підвищує надійність вимірювання наповнення.
Систему захисту за тиском підбирають за виробленням газу, витратою відбору та допустимим тиском. Для базового виконання робочий тиск становить +2…+3 мбар, нижня межа — −1 мбар. У прайс-листі 2026 прийнято один механічний скидний клапан на кожні розпочаті 13 000 м³. Остаточну кількість і налаштування перевіряють за витратами газу та потрібним захистом від надлишкового тиску й вакууму.
Комплектність і підбір для об’єкта
Повний комплект матеріалів та обладнання включає зовнішню й газову мембрани, герметичне днище, геотекстиль, кріплення, ремінну систему, повітродувки ATEX із повітроводами та випускними вузлами, газові приєднання, захист від присмоктування мембрани, вимірювання наповнення, систему стабілізації, вузли захисту за тиском і сервісні люки. Зі зростанням потрібної продуктивності збільшується кількість однакових пристроїв без підвищення потужності кожного. Кількість фіксують у специфікації.
Для підбору потрібні об’єм зберігання, розміри майданчика, вироблення й відбір газу, робочий тиск, електроживлення та кліматичні навантаження. Прайс наведено в євро без ПДВ. Матеріали й обладнання газгольдера включено; бетонний фундамент, монтаж, пакування та доставку виключено. Характеристики, комплектність і ціни наведено нижче.
Характеристики
Комплект постачання
Прайс-лист 2026
| Характеристики | |
|---|---|
| Призначення | Зберігання біогазу |
| Конструкція | Окремо встановлювана двомембранна оболонка |
| Форма | Напівциліндр і два торці у формі чвертей сфери |
| Номінальний ряд | 19 виконань від 13 000 до 100 000 м³; корисна газомісткість за проєктом |
| Ширина та висота | Базовий поперечний переріз: ширина 30 м, висота 15 м; виконання за проєктом |
| Зміна об’єму | Зміна довжини центральної частини за визначеного поперечного перерізу |
| Встановлення | На бетонному фундаменті; фундамент не входить до постачання |
| Газова й донна мембрани | PE-LD, стійкий до біогазу |
| Зовнішня мембрана | Поліефірна тканина з ПВХ-покриттям, УФ-захистом і двосторонньою обробкою |
| Виконання зовнішньої мембрани | 6000N — позначення матеріалу в специфікації великого газгольдера |
| Захисний шар основи | Геотекстиль |
| Кріплення | Подвійний притискний профіль із нержавіючої сталі |
| Стабілізація оболонки | Підтримувальне повітря та зовнішня ремінна система |
| Повітродувки | Виконання ATEX; кількість, продуктивність і живлення за проєктом |
| Вимірювання рівня | Вихідний сигнал 4–20 мА |
| Вимірювання тиску | Приєднувальний фланець; склад вимірювального вузла за проєктом |
| Захист від надлишкового тиску | Механічні клапани сухого типу; розмір і кількість за проєктом |
| Габарити, тиск і витрати газу | За погодженим виконанням |
| Колір зовнішньої оболонки | За погодженням |
| Робочий тиск, мбар | Базовий +2…+3; нижня межа −1; остаточні значення за проєктом |
| Температура, снігові та вітрові навантаження | За паспортом мембран і розрахунком для майданчика |
Характеристики матеріалів мембран
Паспортні показники документованих виконань PE-LD 0,8 мм і ПВХ-тканини 4000/4000 Н/5 см. Для зовнішньої оболонки великого газгольдера передбачено виконання 6000N; його показники визначаються паспортом обраного матеріалу.
PE-LD, газова мембрана 0,8 мм
- Матеріал: Поліетилен низької густини PE-LD
- Товщина: 0,8 мм
- Поверхнева густина: Близько 750 г/м²
- Міцність на розтяг: 650 Н/5 см
- Метанопроникність: 230 см³/(м²·добу) за 1 бар
- Температурна стійкість: −30…+70 °C
- Поверхневий електричний опір: >10¹¹ Ом
- Стійкість: УФ-випромінювання, атмосферні впливи, рідкий гній
- Пожежні характеристики за паспортом: Не вказані
Тканина з ПВХ-покриттям, виконання 4000/4000 Н/5 см
- Матеріал: Поліефірна тканина з двостороннім ПВХ-покриттям
- Товщина: У вихідному паспорті не вказана
- Поверхнева густина: Близько 920 г/м²
- Міцність на розтяг: 4 000/4 000 Н/5 см
- Метанопроникність: У паспорті цього виконання не вказана
- Температурна стійкість: −30…+70 °C
- Поверхневий електричний опір: >10¹¹ Ом
- Стійкість: УФ-випромінювання й атмосферні впливи
- Пожежні характеристики за паспортом: B1 — DIN 4102:1998; M2 — NF P 92-507:2004; B-s2,d0 — EN 13501-1+A1:2009
Виконання зовнішньої мембрани: 6000N — позначення матеріалу в специфікації великого газгольдера
