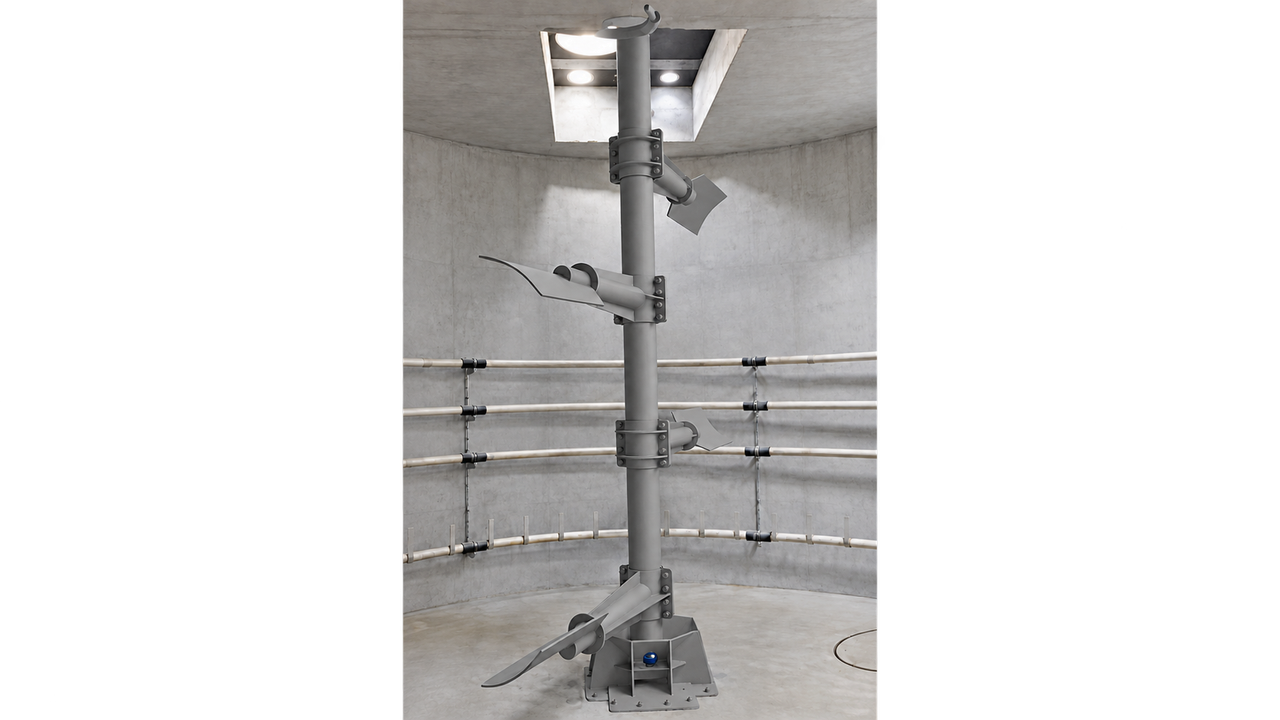

Misturador vertical de pás EX-11 | 11 kW

EX-11 é um misturador vertical de velocidade lenta com uma unidade de 11 kW para tanques de biogás 5, 6, 7 ou 8 m de altura. Pás dispostas em vários níveis misturam o substrato suavemente, distribuem matéria-prima fresca e ajudam a controlar camadas flutuantes. Um regime operacional adequado suporta colônias bacterianas e digestão anaeróbia estável. A configuração completa inclui o acionamento, eixo vertical, pás, estrutura do telhado, suporte inferior e componentes de vedação. A geometria do remo é selecionada para o tanque.

Mistura de baixa velocidade combina a circulação do substrato com tratamento suave de bactérias. Com um programa operacional adequado, pode favorecer a formação e preservação de colônias bacterianas e sua cooperação nos processos biológicos da produção de biogás. Misturas intensas e de alta cisalhamento podem interromper essas colônias e prejudicar a interação bacteriana. O efeito depende da geometria da pá, velocidade da ponta, propriedades do substrato e duração da mistura, não rpm sozinho. O objetivo é a circulação suficiente sem estresse mecânico desnecessário, velocidade mais baixa por si só não garante um maior rendimento de gás.

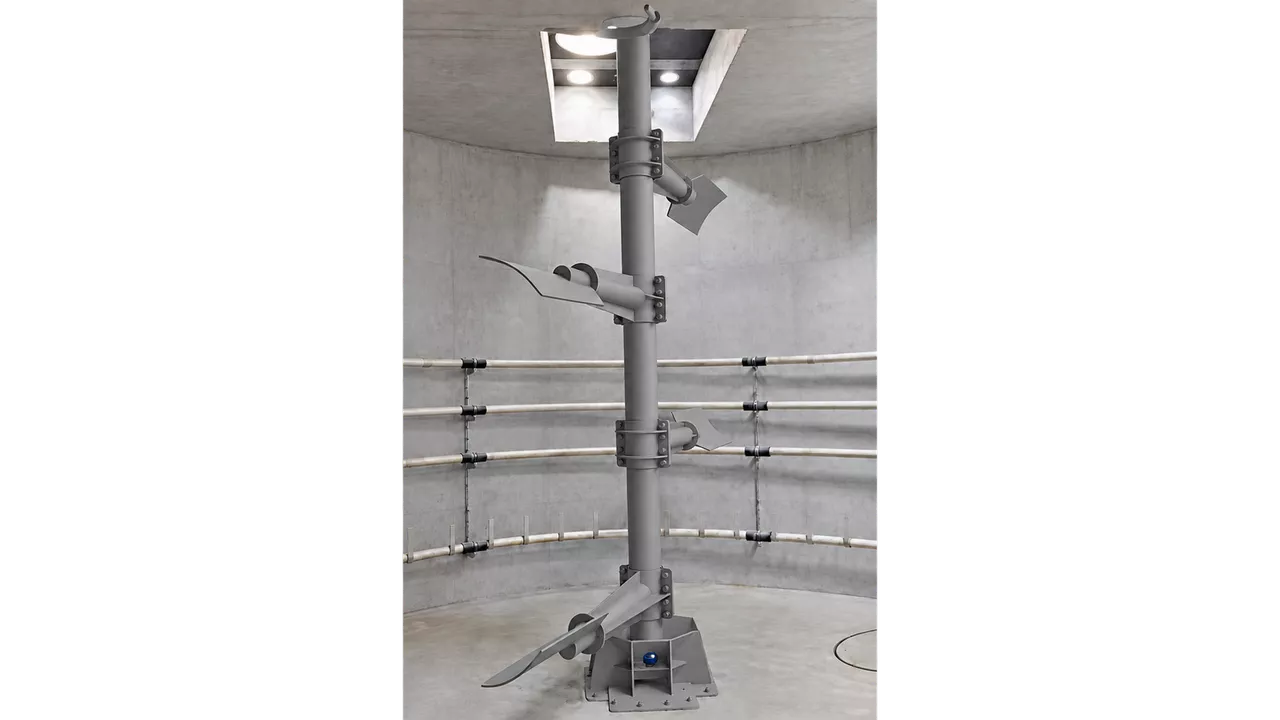

O misturador é montado verticalmente através de um teto de concreto. Seu acionamento planetário continua fora do tanque, enquanto o tubo principal carrega os elementos de mistura dentro. Níveis de remo são ajustados antes da instalação para se adequar à profundidade líquida de trabalho. A família apoia arranjos com quatro a oito pás, o número exato, diâmetro e posição são acordados no desenho. O tubo principal nesta série de referência tem um diâmetro de 200 mm. Componentes metálicos expostos à atmosfera gasosa são de aço inoxidável. Um quadro de montagem no telhado transfere as cargas do acionamento para a estrutura, e um suporte fixo guia a extremidade inferior do eixo. A interface do teto e penetração do eixo estão seladas. A altura listada é a altura do tanque, não o comprimento do eixo ou nível líquido. Remover o misturador sem esvaziar o tanque requer uma estrutura de montagem grande ou dobrada adequada, acesso de elevação e o procedimento de serviço aprovado.

O agitador mantém o substrato em movimento, distribui material de entrada e suporta o contato entre a biomassa e a população microbiana ativa. Mistura regular ajuda a quebrar camadas flutuantes, mobilizar material fixo e liberar gás preso no substrato. O programa operacional é combinado com alimentação, produção de gás e a consistência real do meio. A intensidade de mistura e o tempo de corrida são selecionados juntos; a potência do motor sozinho não define o desempenho de um tanque completo.

A seleção considera a geometria do tanque, volume de trabalho, níveis de líquido mínimo e máximo, viscosidade, teor de matéria seca e comprimento de fibra. Os números de matéria seca são diretrizes de aplicação, não limites universais para cada matéria-prima. Areia, areia e outros contaminantes abrasivos afetam o desgaste e a escolha de selos e componentes protetores. O número e a posição dos agitadores são determinados para o tanque, incluindo colunas internas, tubos de aquecimento, entradas de alimentação e pontos de retirada.

A instalação elétrica é coordenada com o sistema de abastecimento e controle. Tensão, frequência, proteção do motor e qualquer área perigosa são confirmadas para a configuração selecionada. Um conversor de frequência e suas rampas de partida e parada devem atender aos requisitos do drive. A designação do catálogo não implica que um gabinete de controle, conversor ou cabeamento local esteja incluído. Esses itens estão listados separadamente quando requeridos na programação de suprimentos.

Construção modular fornece acesso a acionamento, rolamento e componentes de vedação. Intervalos de inspeção, lubrificação e procedimentos de substituição seguem as instruções de operação da máquina fornecida. O tempo de corrida e o nível de líquido permitidos são estabelecidos durante o comissionamento. Serviço sem esvaziar o tanque é possível apenas para os componentes e procedimentos previstos pelo projeto aprovado; a máquina completa não é descrita como livre de manutenção.

Diâmetro, velocidade, torque, níveis de líquido e propriedades do substrato são confirmadas para a configuração selecionada. Valores de outras versões de motor ou caixa de velocidades não são intercambiáveis.
