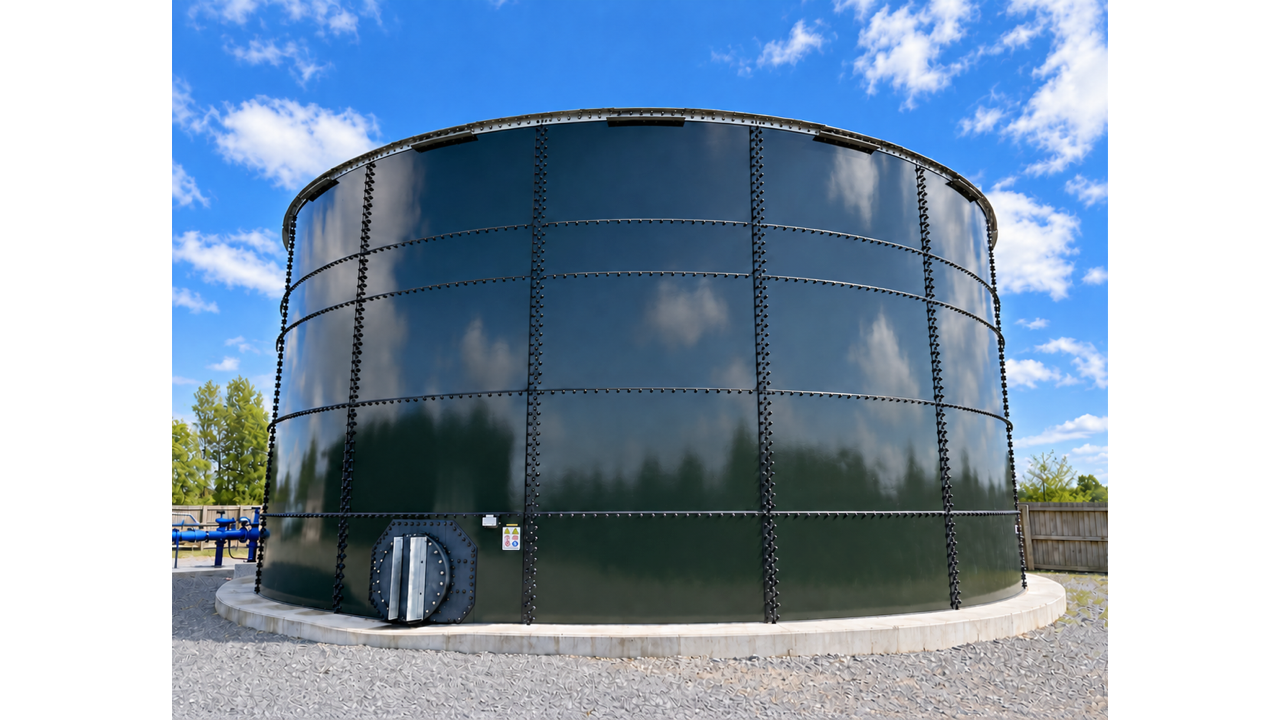

Tanque aberto de armazenamento em aço esmaltado

O tanque de aço aberto armazena água, chorume e digere em locais agrícolas, municipais e industriais. A capacidade necessária é determinada pela entrada e consumo de líquidos, intervalos de remoção e a reserva de armazenamento necessária. O tanque opera à pressão atmosférica. Seu objetivo é armazenar o líquido selecionado, o projeto é combinado com a composição desse líquido e as condições no local de instalação.

A concha consiste em painéis fundidos em aço, conhecidos como GFS. O esmalte forma uma camada protetora lisa que separa o aço do líquido armazenado. O revestimento é especificado para uma faixa de pH de 3-11; adequação para um determinado líquido é verificada com a sua composição, temperatura e tempo de contato. Juntas parafusadas são seladas com selante. O revestimento, tratamento de borda e vedação conjunta fornecem o sistema de proteção da casca.

Painéis feitos na fábrica são entregues como componentes separados e montados em cursos circulares no local. Isso permite que um grande tanque seja transportado sem enviar uma nave completa. As juntas do painel principal estão aparafusadas, sem solda na parede. A concha inclui os endurecimentos necessários e sua conexão com a base de concreto. Espessuras de placa, reforços e fixações são projetados para o diâmetro e altura selecionados.

Dois bicos flangeados são fornecidos: uma entrada e uma saída. Ambos são DN100 para tanques abaixo de 2.000 m3, DN150 de 2.000 a 4.200 m3, inclusive, e DN200 acima de 4.200 e até 10.000 m3. Tubos externos, bombas e válvulas de corte são selecionadas separadamente. O número de conexões de tubos permanece o mesmo ao longo da faixa: dois bicos flangeados.

O pacote de materiais inclui painéis de concha esmaltados, anéis estruturais e endurecedores, parafusos, porcas, arruelas, tampas protetoras e selantes. A conexão inferior e as fixações da fundação protegem a parede da sua base conforme projetado. Dois bicos flangeados pegam enchimento e descarga, e um bueiro de serviço de 750 mm fornece acesso para inspeção e limpeza do tanque esvaziado. O escopo é comum a todos os tamanhos, dimensões da concha, reforço e tamanhos do bico variam com a capacidade.

O tanque é instalado em uma base de concreto armado com um chão estanque. Corrigir elevações e posições são coordenadas com o projeto da fundação antes da construção. Serviço de armazenamento de água é dimensionado para a reserva necessária e padrão de retirada; pasta e digerido também requerem consideração do conteúdo de sólidos e possíveis sedimentos. Capacidade de trabalho, intervalos de esvaziamento e exigências de limpeza seguem o serviço de armazenamento. A temperatura líquida depende das condições de operação e ambiente.

Para cada tamanho, as cargas de líquido e vento, estabilidade do curso superior aberto, espessuras do painel e ancoragem são verificadas. A matriz suporta a seleção de capacidade, o projeto final requer verificação estrutural específica do local. Após a montagem, o revestimento, aperto da junta e estanqueidade da casca são verificados. Trabalhos de concreto, fundações, entrega e instalação são excluídos do pacote de materiais do tanque.
