Płuczka do odsiarczania biogazu 250 m³/h – H₂S 2500/100 ppm
€ 82.000,00
Biologiczna odsiarczanie przy użyciu konwencjonalnej płuczka biotriklinowa jest sprawdzoną technologią, która od wielu lat z powodzeniem wykorzystuje się do usuwania siarkowodoru (H₂S) z biogazu, gazu ściekowego i gazu składowiskowego. Proces ten znany jest również jako odsiarczanie mikrobiologiczne.
Biogaz zawierający H₂S przechodzi przez zbiornik wypełniony materiałem opakowaniowym. Mikroorganizmy kolonizują powierzchnię materiału opakowaniowego i utleniają siarkowodór w obecności tlenu do siarki pierwiastkowej i siarczanów.
Poprzez dodanie składników odżywczych dla mikroorganizmów i ciągłe obieranie cieczy procesowej, siarki i siarczanów usuwa się z systemu. Powstały w ten sposób płyn zawierający siarkę i siarkę może być odprowadzany do wlotu oczyszczalni ścieków lub, w biogazowni, do składowania odpadów.
Mikroorganizmy Tiobacillus (Tiooksidan) używane są typy. Bakterie te są chemolitotropowe i używają dwutlenku węgla jako źródła węgla. Wymagają tlenu do ich metabolizmu, który jest dostarczany w postaci powietrza.
Zaopatrzenie w powietrze jest regulowane w zależności od natężenia przepływu biogazu. A Sygnał 4- 20 mA z pomiaru przepływu biogazu jest wymagane w tym celu. Powietrze procesowe jest dostarczane przez dmuchawę, której pojemność jest kontrolowana przez konwerter częstotliwości.

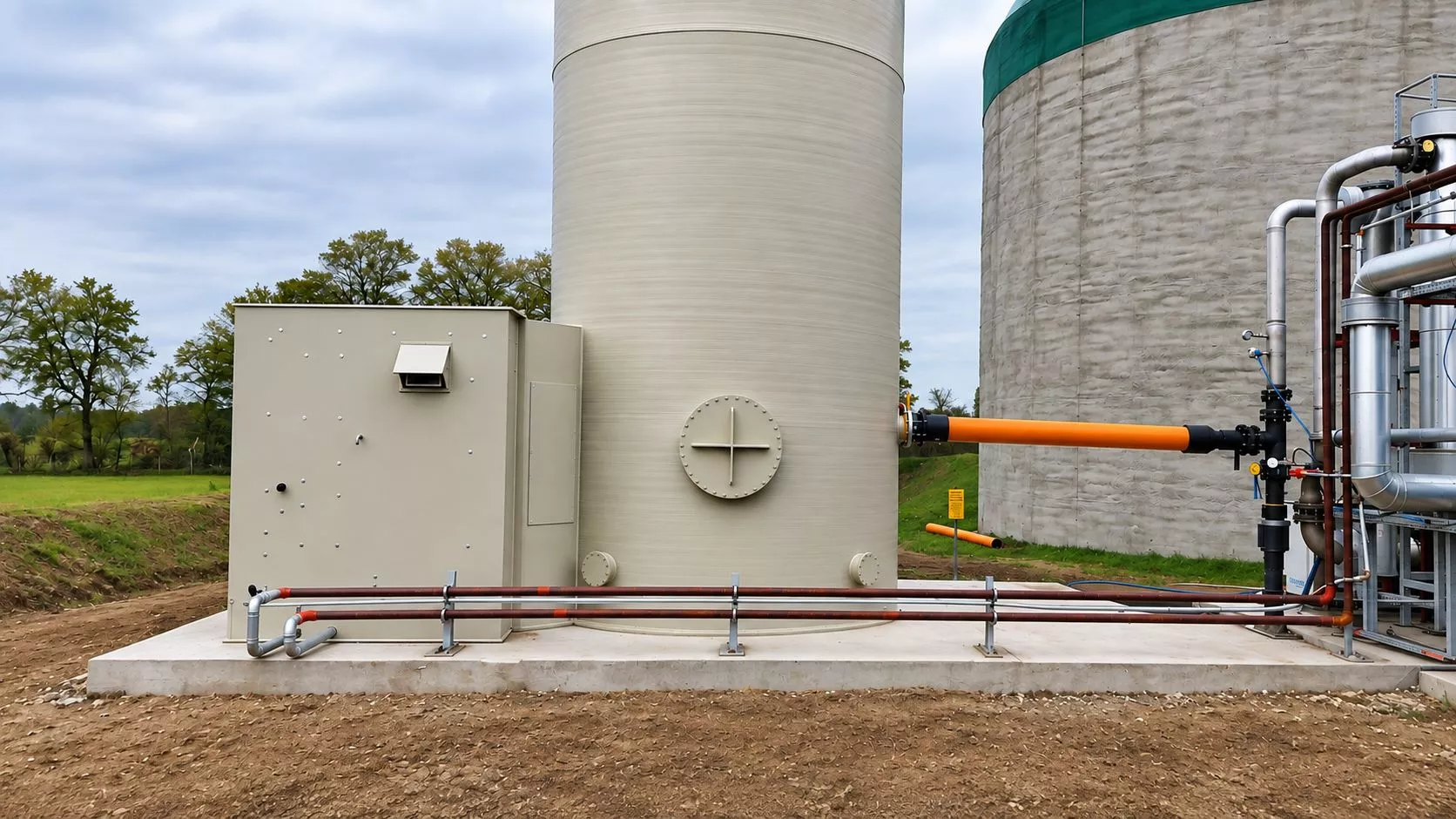

Zbiornik do płukania jest produkowany z PP (polipropylen). Ze względu na niski pH płynu krążącego, wszystkie rurociągi technologiczne w kontakcie z medium są wytwarzane z odpornych na korozję materiałów z tworzyw sztucznych, takich jak PCW, PP lub PE.
Szafka kontrolna i kompletny sprzęt procesowy są instalowane w pomieszczeniu technicznym PP. Oddzielny System zamykania systemu ATEX jest zainstalowany na zewnątrz pomieszczenia technicznego.
Główną zaletą odsiarczania biologicznego w porównaniu z filtrami węgla aktywowanego lub oczyszczalnikami chemicznymi jest to, że do usuwania H₂S nie są wymagane żadne dodatkowe chemikalia, takie jak NaOH lub H2O2. Wymagane są jedynie niewielkie ilości składników odżywczych dla mikroorganizmów.
System osiąga Wydajność usuwania H₂S 96% i zmniejsza stężenie H₂S z 2,500 ppm do ≤ 100 ppm.
Dane techniczne
Standardowy zakres dostaw
Natężenie przepływu biogazu w warunkach roboczych, m³/h:
250
Natężenie przepływu biogazu, Nm³/h:
228
Stężenie H₂S na wlocie, ppm:
2500
Stężenie H₂S na wylocie, ppm:
100
Skuteczność usuwania H₂S, %:
96
Ładunek masowy H₂S, kg/h:
0,94
Ilość usuwanego H₂S, kg/h:
0,9
Spadek ciśnienia, mbar:
5-8
Ciśnienie robocze, mbar:
40
Przyłącze gazowe DN, mm:
150
Objętość i liczba płuczek, m³:
36 х 1
Średnica i wysokość, mm:
2300 × 9000
Objętość wypełnienia, m³:
30
Maksymalne zużycie wody, l/h:
95-105
Przyłącze wody:
DN25
Zużycie substancji odżywczych, kg/dzień:
1,6
Zainstalowana moc elektryczna, kW:
8
Średnie zużycie energii elektrycznej, kWh/h:
6
Dodatek powietrza procesowego, % przepływu surowego biogazu:
11-14
Moc grzewcza / przyłącze, kW / DN:
30 / DN32
